入力コンデンサのGND間は短く配置、配線する

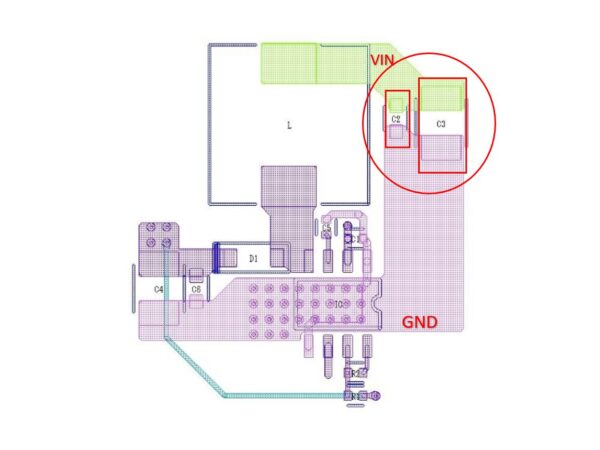

Before
上図では、入力コンデンサがコイルに近づいてはいますがが、ICのGNDから遠くなっています。その為、配線インダクタンスの影響で電圧ノイズが発生します。
After
バイパスコンデンサをICと同じ面に少しでも近くに配置しましょう。
また、バイパスコンデンサとコイル、ICのGND端子間の配線は短くする事を意識し、さらに、GNDループは短くすることが重要です。
