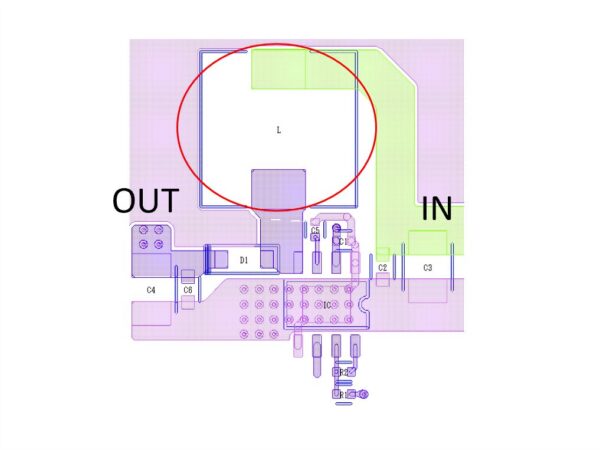

インダクタの直下に配線はしない
Before
インダクタの直下にGNDがあると、GND層に発生する渦電流により、磁力線の打ち消し効果で、インダクタ値が低下してしまいます。
After
インダクタの直下にGNDは配線せず、さらに、信号線の配線も避けます。多層の場合は、全層で配線を避けます。
