インダクタの端子間は距離を近づけない
Before

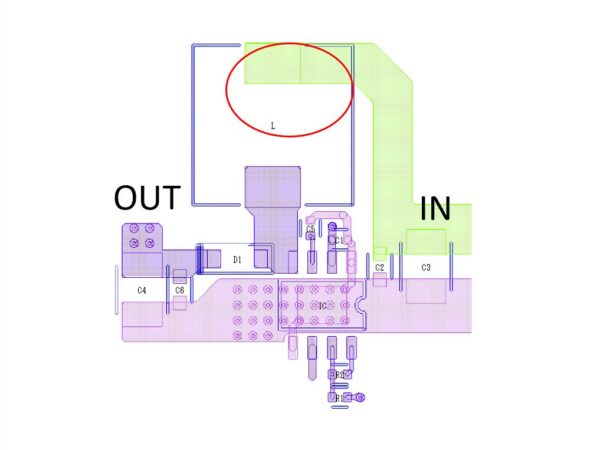

インダクタ端子間の距離が近いと、スイッチングノードの高周波信号が、浮遊容量を介して出力側へ容量誘導されます。
After
インダクタ端子間は、距離を近づけず配線を行い、出力側での容量誘導を避けます。
