インダクタの出力配線は必要以上に広げない

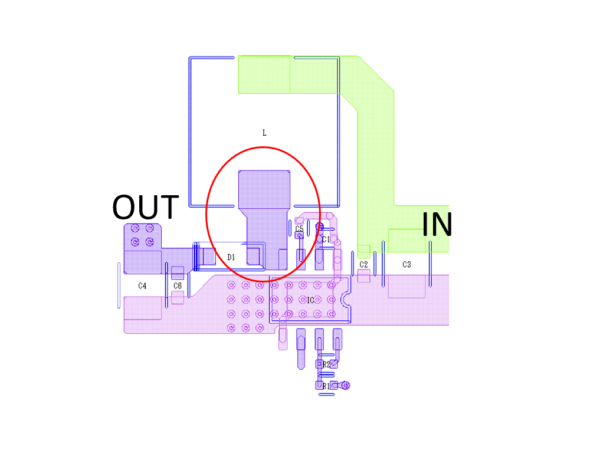

Before
インダクタへの配線について、配線抵抗を下げる等の目的で、過度に面積を大きくすると、アンテナとしての働きにより、ノイズが大きくなる要因となってしまします。

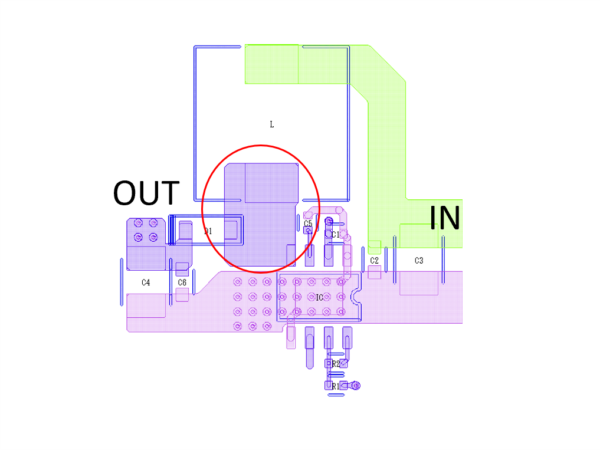

After
インダクタへの配線幅は、銅箔厚と電流容量を考慮した、最適な幅とします。
