インダクタの出力配線は短く配線する

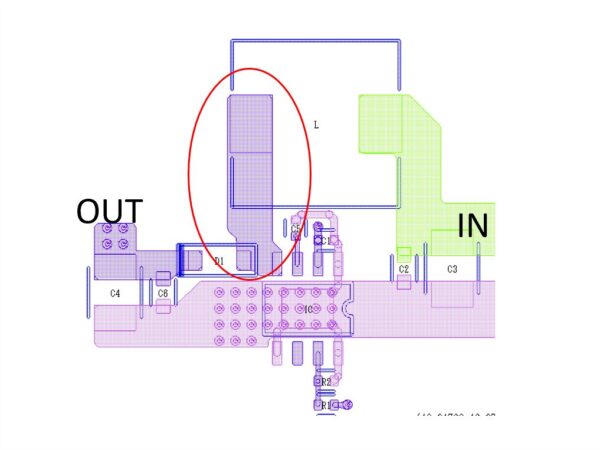

Before
上図では、インダクタをICの近くに配置していますが、インダクタの出力側の配線が長くなっています。

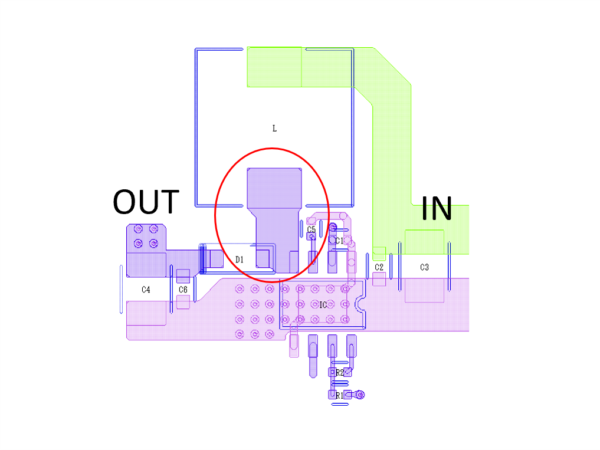

After
スイッチングノードからの輻射ノイズを最小限にするため、インダクタはICの近くに配置し、OUT側の配線が短くなるように配線します。
