フリ－ホイールダイオードはノイズ発生を抑えるため、最短配置とする

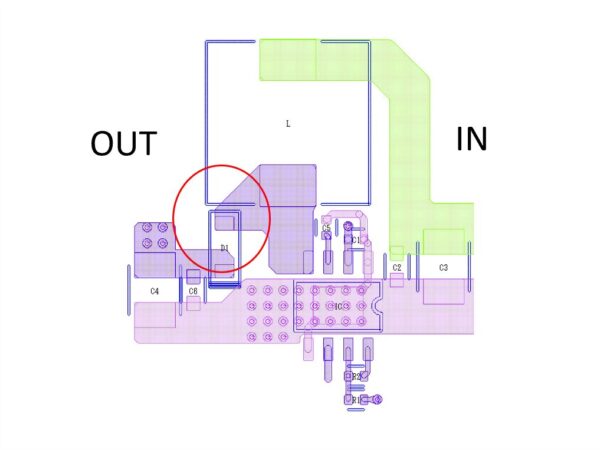

Before
フリ－ホイールダイオードとスイッチングMOSFETを接続するノードが長くなると、配線インダクタンスによりノイズの発生が大きくなります。
上図では、フリ－ホイールダイオードがIC端子から離れて配置されている為、出力側にノイズによる影響を与えてしまいます。

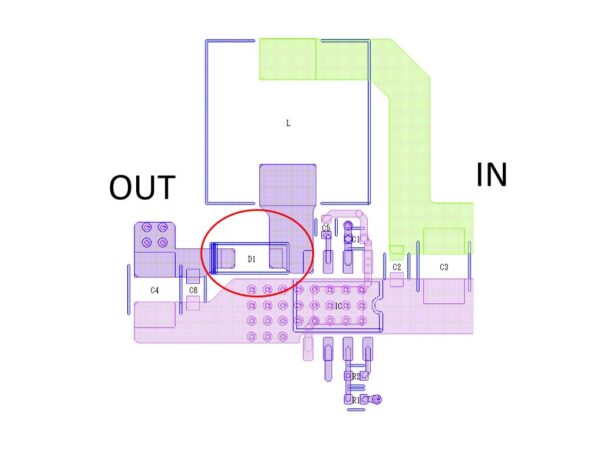

After
フリ－ホイールダイオードは、最短配置が要求される部品のひとつになります。IC端子、POWERGNDに対して最短配線をすることにより、配線インダクタンスによるノイズが低減され、本来の役目を果たします。
