電源ループの最適な配線
Before

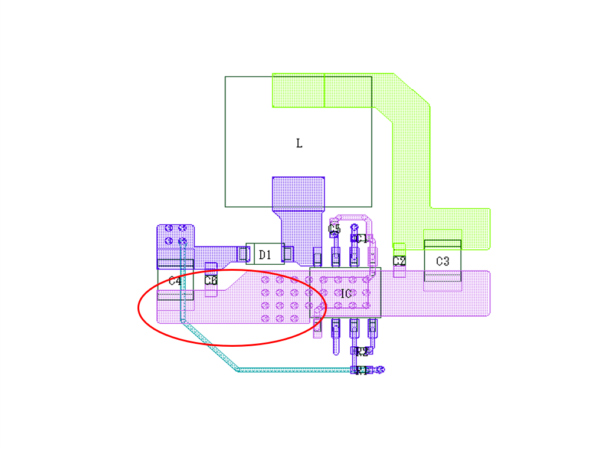

スイッチング電源回路では、電流が流れる/止まるを繰り返すため、このループが大きいとノイズが発生します。上図では、GNDが外側を回っており、パターンが長くなっているため、大きなループとなっています。
After
スイッチング電源回路を使用する場合、パターン幅を太くし最短で配線することによって、ループ面積が最小になり放射ノイズが低減されます。また、ビアを介す場合、共振により効率が下がる事もあるため、同一層で最小面積にて配線する必要があります。
電源基板設計の
昇圧のスイッチング電源
当社の電源基板設計の特徴
1枚の試作から量産まで幅広く対応。
高周波電源、スイッチング電源、インバータ、AC/DCコンバータなど、多岐にわたる実績に基づき、お客様の用途に合わせた最適な回路設計・パターン設計を行い、実現が難しい要求仕様にもお答えします。
