電源基板設計のポイント

帰還経路の最適な配線

Before

帰還経路の最適な配線 | 電源基板設計.com
画像クリックで拡大できます。

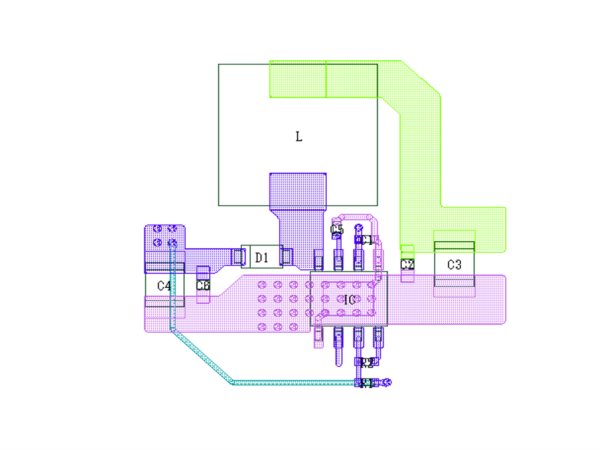

帰還経路が、インダクタの近くに配置されているため、インダクタ周辺に発生する磁界により、帰還経路にノイズが誘導されてしまいます。

After

帰還経路の最適な配線 | 電源基板設計.com
画像クリックで拡大できます。

帰還信号を入力するICのFB端子は通常インピーダンスが高く、このFB端子による抵抗分圧回路は、短い配線で接続するようにします。 出力電圧を検出する箇所は、出力コンデンサCの両端か、出力コンデンサより後ろに接続し、抵抗分圧回路の配線は、平行かつ近接させた方がノイズ耐性がよくなります。
