スナバ回路の最適な配線（昇圧）

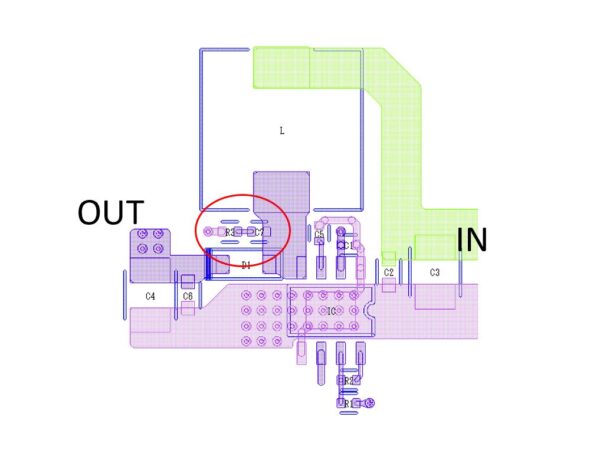

Before
リンギングを抑制するため、RCスナバ回路を追加することがありますが、ICのスイッチング端子から離れて配置すると、配線インダクタンスにより発生したスパイクノイズを吸収することはできません。

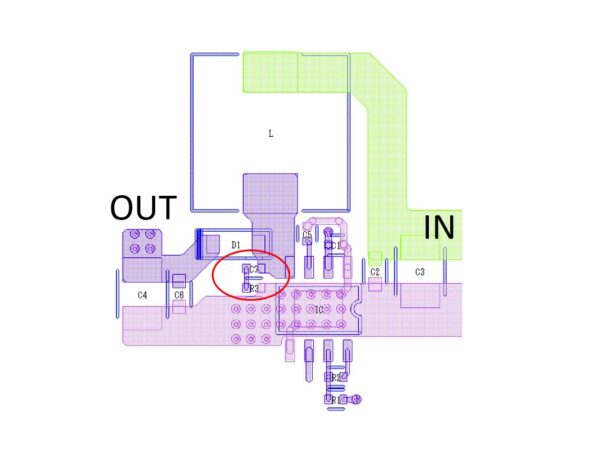

After
スナバ回路は、ICのスイッチング端子とGND端子の直近に配置することで、効果的にノイズを吸収することが出来ます。電源ループを小さくする事で、ノイズを低減できます。
