電源基板設計のポイント

多層基板における昇圧コンバータの電源GNDと信号用GNDの分離

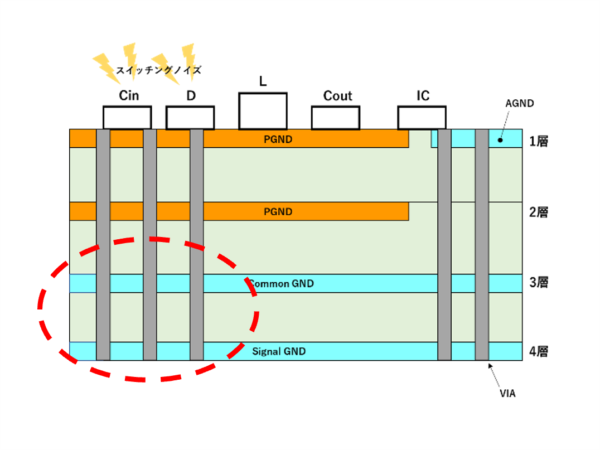

Before

多層基板における昇圧コンバータの電源GNDと信号用GNDの分離 | 電源基板設計.com
画像クリックで拡大できます。

コンバータを利用する場合、電源GND(PGND)とアナログ信号用のGND(AGND)は分離する必要がありますが、高周波スイッチングノイズが多い入力部分のPGNDや、還流ダイオード近傍のPGNDの接続に注意を払う必要があります。

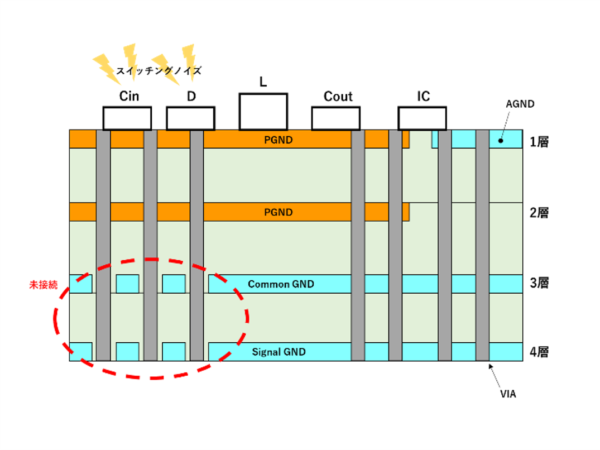

After

多層基板における昇圧コンバータの電源GNDと信号用GNDの分離 | 電源基板設計.com
画像クリックで拡大できます。

2層目にDC損失軽減のためのPGNDプレーンが入る場合、1層目と2層目のPGNDを多数のビアで接続してPGNDのインピーダンスを小さくしますが、3層目と4層目に信号用のGNDプレーンを設ける場合、ノイズ量の多い入力部や還流ダイオード近傍のPGNDビアと分離する必要があります。
