入力コンデンサをCINよりICに近い位置に設置する

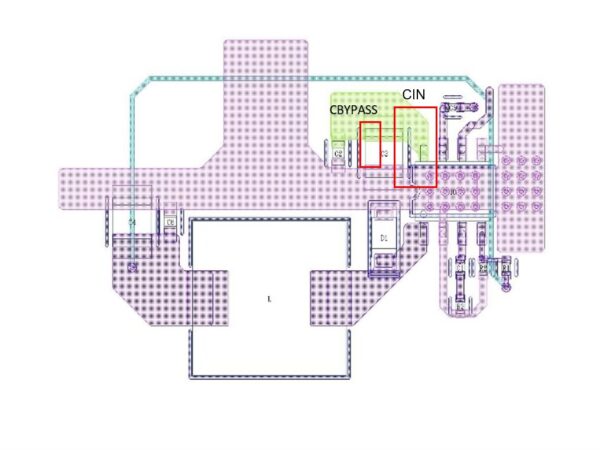

Before
容量値の異なるコンデンサを配置する場合、配置する順番によって、最適な効果が得られるかどうかが変わってしまいます。不適切な配置順の場合、配線のL成分により、共振点が低域に移動する為、高周波のインピーダンスが上がり、ノイズの低減効果が下がる事につながります。

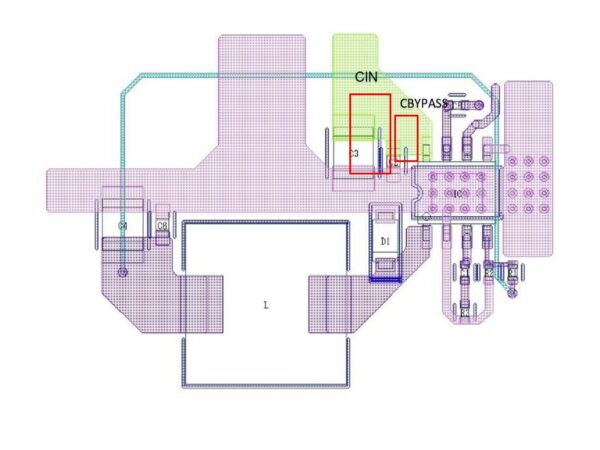

After
高周波のインピーダンスを下げるCBYPASSは、CINよりICに近い位置に配置する必要あります。
