入力コンデンサの裏面配置（降圧）

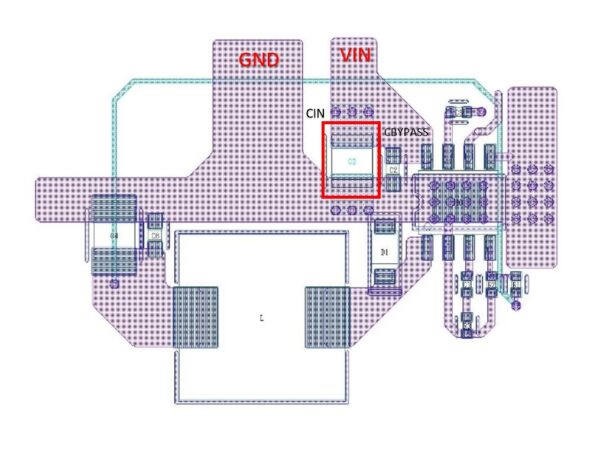

Before
上図は、入力コンデンサ(CIN,CBYPASS)の裏面配置の例です。このような配置の場合、ビアインダクタンスにより電圧ノイズが発生するので、パスコンの効果が逆に働いてしまいます。

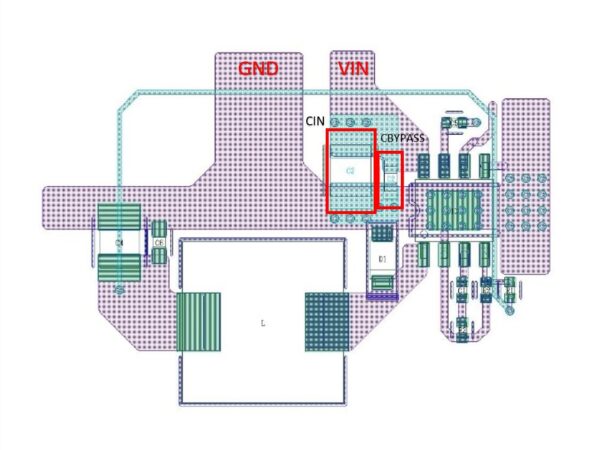

After
スペースの問題でICと同一面にCINが配置出来ない場合は、CBYPASSが正しい位置に配置されていれば、ビアを介して配線し裏面に配置することが可能です。但し、入力コンデンサ(CIN)を裏面に配置した場合、リップル電圧の増加が考えられます。
