インダクタへの最適な配線

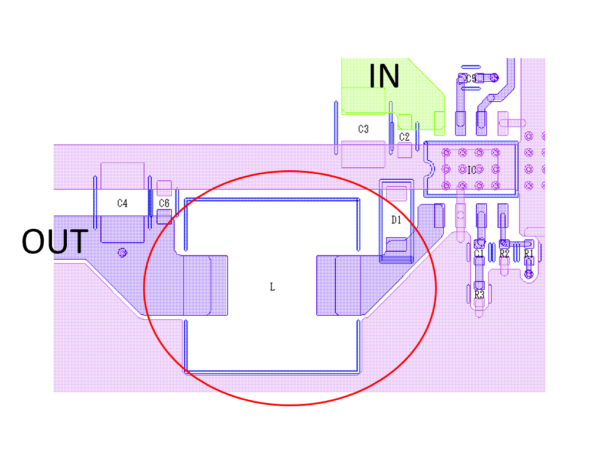

Before
インダクタへの配線を、配線抵抗を下げる等の目的で過度に面積を大きくすると、
アンテナとしての働きにより、ノイズが大きくなる要因となってしまします。

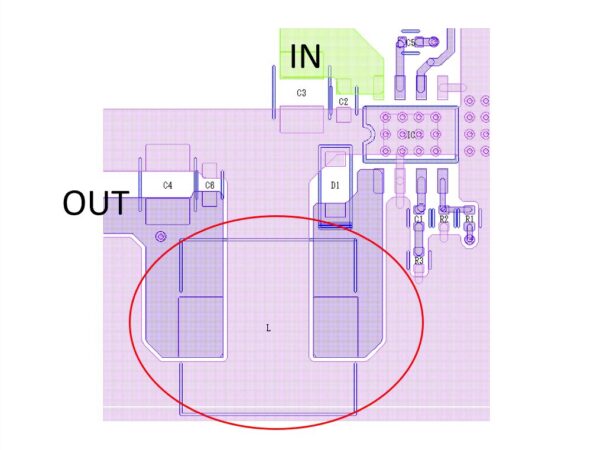

After
配線幅は、銅箔厚と電流容量の考慮した最適な幅とし、インダクタをICの近くに配置します。また、インダクタの直下にGNDがあると、GND層に発生する渦電流により、磁力線の打ち消し効果でインダクタ値が低下するため、配線を避ける必要があります。
