電源基板設計のポイント

出力コンデンサは入力コンデンサと離して配置する

Before

出力コンデンサは入力コンデンサと離して配置する | 電源基板設計.com
画像クリックで拡大できます。

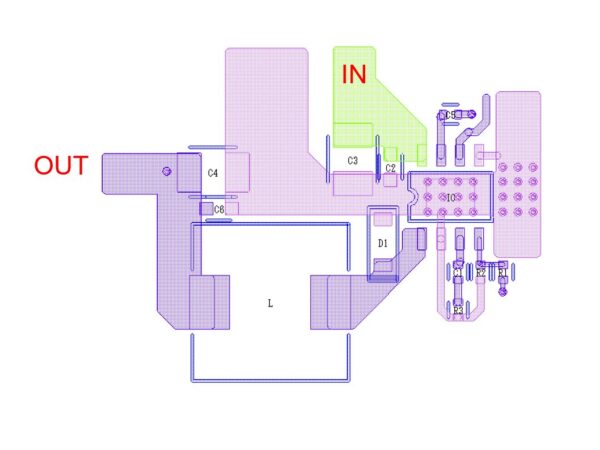

上図は電源用IC周辺パターン図ですが、ループを小さくした部品レイアウトになっています。この場合、入力コンデンサと出力コンデンサが近くに配置されている為、入力側の高周波成分が出力コンデンサを介して基板内部へ伝搬される懸念があります。

After

出力コンデンサは入力コンデンサと離して配置する | 電源基板設計.com
画像クリックで拡大できます。

出力コンデンサを入力コンデンサから離すことにより、入力側の高周波成分の介入を防止します。状況にもよりますが、POWERGNDについて電源ICを起点に入力側、出力側へと分岐させることでも同様の効果が得られます。
