最適なフィードバックラインの設置
Before

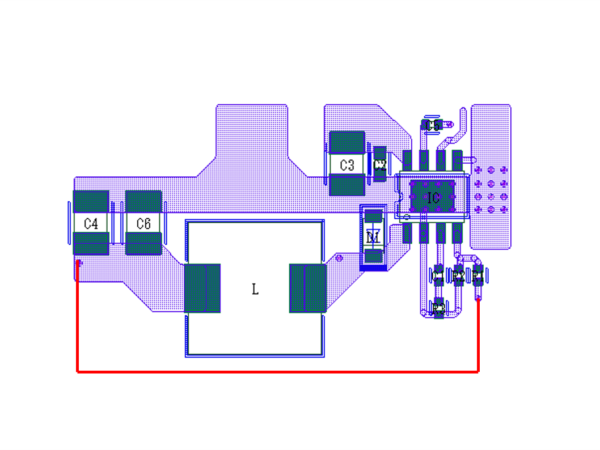

帰還経路がインダクタに平行してレイアウトされているため、インダクタ周辺に発生する磁界により、帰還経路にノイズが誘導されてしまいます。
After
出力からの帰還信号ラインは、スイッチングノードから遠ざけることが大切です。ノイズを拾うと誤差や誤動作が発生してしまうので、インダクタやダイオードの直下、電力系の配線と平行して配線しないように引き回しを行います。
