電源のループは小さくする
Before

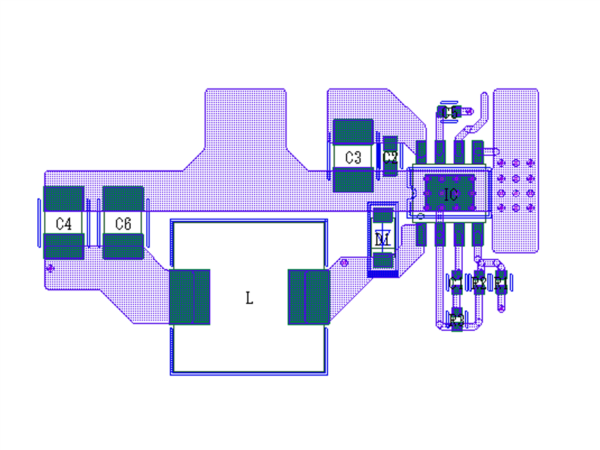

スイッチング電源回路では電流が流れる/止まるを繰り返すため、このループが大きいとノイズが発生します。上図の例では、GNDが外側を回っており、パターンが長くなっているため大きなループとなっています。
After

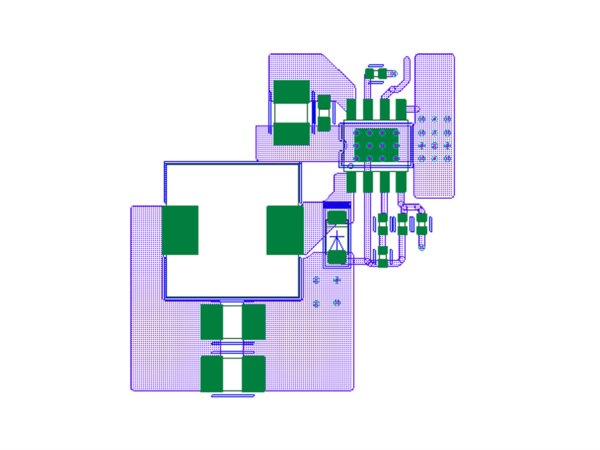

電流のループが最小になるように注意します。これにより、放射ノイズを最小限に低減することができます。スイッチング電源回路を使用する場合、パターン幅を太くし最短配線で配線することによって、ループ面積が最小になり放射ノイズが低減されます。
