基板短納期 設計・実装サービス

シスプロでは、基板設計~部品実装における短納期対応を得意としており、特急対応を希望する皆様に選ばれています。
基板設計については、500ピンで最短2日、1000ピンで最短5日、10000ピンで最短17日の納品実績を持ちます。この納品実績は、デジタル回路ではなくアナログ回路の基板設計実績であり、高周波・高電圧・大電流基板など、適切な対策を施した高品質な基板を短納期で提供しています。
また、部品実装に関しては、表面実装のみで10枚程度の小ロットであれば、ご依頼いただいてから最短2日の納品実績があります。さらに、基板設計~部品実装まで一貫して対応させて頂く場合、土日対応が可能です。金曜日に生板が出来上がれば、土日対応を行い、月曜日に納品させて頂きます。

「特急対応が必要だが、アナログ回路の基板であり、ネットで簡単に依頼できるものではない...」
「基板設計~部品実装まで、一貫して短納期で対応してもらえる委託先を探している...」
といった課題をお持ちの皆様、まずは当社にご相談ください!

当社の基板短納期 設計・実装サービスの特長をご紹介

基板短納期 設計・実装サービスの
3つの特徴 FEATURE

アナログ回路の基板でも、当社が短納期で設計します!

アナログ回路の基板でも、当社が短納期で設計します!アナログ回路の基板でも、当社が短納期で設計します!

当社は、アナログ回路の基板設計に強みを持つ企業であり、培ってきたノウハウをもとに高品質な基板を短納期で設計します。例えば、高周波基板では徹底したノイズ対策を、大電流基板では安全規格・業界規格に準拠し、電源基板では電源ノイズの対策と各規格への対応など、アナログ回路の基板設計を熟知した複数名のエンジニアが設計に対応します。
アナログ回路の基板は、設計を短納期で行っても、期待した動作をせず出戻りとなり、結局長期間かかってしまうとよくお聞きしますが、当社に依頼頂ければ出戻りの少ない高品質な基板を提供いたします。

WEBで簡単に依頼できるデジタル回路だけではなく、アナログ回路の基板を短納期で設計できる企業をお探しの皆様、お気軽に当社にご相談ください。

アナログ回路・基板 設計製作.comはこちら!

CAD部品ライブラリーは7万点以上! 複数人による並行設計で短納期対応!

CAD部品ライブラリーは7万点以上! 複数人による並行設計で短納期対応!CAD部品ライブラリーは7万点以上! 複数人による並行設計で短納期対応!

当社は、創業以来多くの基板設計を行っており、CAD部品ライブラリーは7万点以上です。このライブラリーと基板設計データベースをもとに、過去の事例に基づき最適な設計を行うため、短納期での設計対応が可能になります。また、工数がかかる場合は、高度な知識・ノウハウを持つ設計エンジニアがペアになり、同じ設計思想のもと並行して設計を行いますのでご安心ください。

実装だけでなく改造も短納期で行います!

実装だけでなく改造も短納期で行います!実装だけでなく改造も短納期で行います!

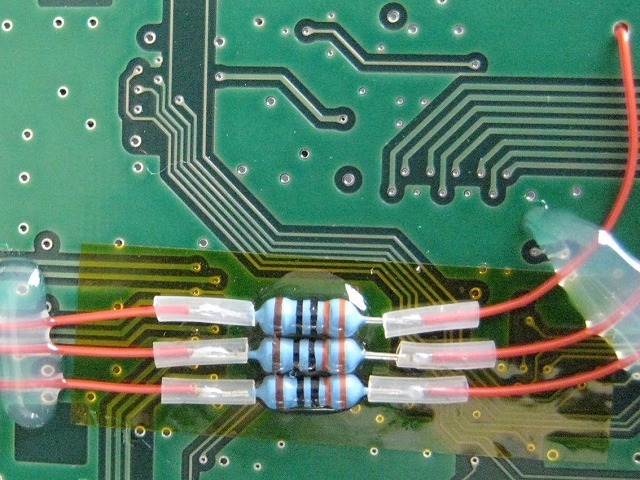

当社では、部品実装だけではなく、基板の改造・修理に関しても短納期で対応します。抵抗の追加やパターンカット・レギュレータ追加など、仕様によりますが、簡単な改造・修理であれば、基板お預かり後、当日納品を行うことも可能です。

詳細な修理・改造指示書がない場合でも、ご連絡頂けましたら対応が可能かどうか、すぐに判断させて頂きますので、まずはお気軽にご連絡ください。

基板修理・改造 サービスはこちら!

基板短納期 設計・実装サービスに関する事例 EXAMPLE

バイパスコンデンサの最適配置で放射ノイズを抑制

バイパスコンデンサの最適配置で放射ノイズを抑制

カメラ用の映像処理用基板において、他メーカー様が基板設計を行っていました。当基板では、電源関係の回路にノイズが発生していましたが、当メーカー様は、デジタル回路・基板の設計に強みを持つ一方で、アナログ回路・基板の設計については不安をお持ちでした。そこで、アナログ回路・基板の設計、対ノイズ設計に強みを持つ当社に、対処方法のコンサルティング依頼を頂きました。
